Сварка полуавтоматом требует использования специальных комплектующих. В том числе необходим рукав, предназначенный для подачи газовой смеси и проволоки. Эти приспособления отличаются по классам, количеству слоев и другим характеристикам, поэтому важно правильно выбрать шланг. В статье мастер сварщик расскажет, как выбрать рукав для полуавтомата.
Устройство сварочного рукава полуавтомата

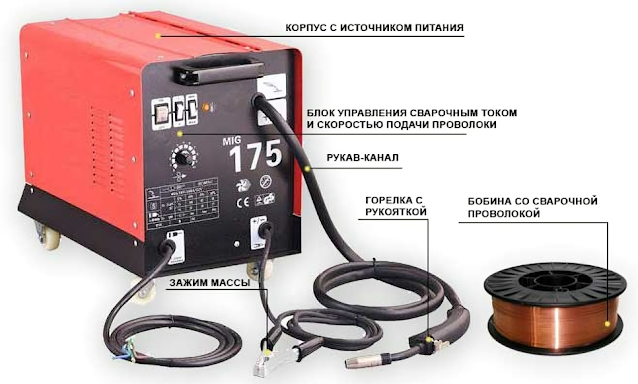

Сварочный рукав полуавтомата предназначен для передачи защитного газа, проволоки и электрического тока, замыкающего дугу.
Как правило, большинство сварочных рукавов представляют цельную конструкцию с конкретной горелкой (она же – сварочный пистолет) и соединительными разъемами с другой стороны. И только в редких случаях его можно приобрести отдельно от других конструктивных составляющих.
 |
Рукав состоит из нескольких элементов:
|
Каждая деталь выполняет свою функцию:
- Газовое сопло. Направляет, подводит защитный газ и создает среду, не допускающую контакта присадочной проволоки, дуги и расплавленного металла с воздухом.
- Контактный наконечник. Расположен в сопле, служит для передачи сварочного тока на проволоку, часть которой от наконечника до заготовки называют вылетом электрода.
- Гусак или шейка. Служит для подачи газа и проволоки к месту сварки, может быть поворотным и фиксированным.
- Рукоятка с курком. Позволяет манипулировать горелкой, начинать и останавливать сварочный процесс.
- Шланг-пакет или рукав. Включает в себя направляющий канал для подвода проволоки к горелке, газовый канал для углекислоты и смеси, сварочный кабель, которые заключены в одну оболочку. В некоторых моделях применяется дополнительное жидкостное охлаждение.
Обзор видов
Рукава подразделяются на классы, всего существует три типа:
- Первый класс. Используется совместно с пропаном, ацетиленом и бутаном, может выдерживать до 0,63 Мпа. Шланги такого вида выпускаются в красном цвете.
- Второй класс. Подходит для подачи жидкого топлива: бензин, керосин. Расцветка – желтая.
- Третий класс. Синие рукава, по ним транспортируется кислород.
- Также в продаже можно найти шланги черного цвета – это означает, что они подходят для работы с любыми расходными материалами.
Помимо этого, на рукав наносится информация, которая подскажет, для каких целей нужно это изделие. В маркировке первой идет римская цифра – это класс, затем диаметр, максимальное давление и буквенная аббревиатура, указывающая на допустимые климатические условия. В конце – ГОСТ, регулирующий выпуск этой продукции.
Для примера, если шланг маркирован III-10-2-ХЛ ГОСТ 9356-75, то в этом обозначении:
- III — это класс рукава для сварки (кислородный). Это можно понять по синему цвету в цветовой маркировке, но такое обозначение информативнее;
- 10— диаметр шланга, указанный в миллиметрах;
- 2 — расчетное давление в Мпа;
- ХЛ — обозначение изделия, которое может применяться в условиях экстремально низких температур (до — 55°С).
Что учесть при покупке
У сварочных рукавов есть различные характеристики и показатели. Они бывают разного уровня мощности и веса, форм и типов охлаждения. Решая, какую модель выбрать для себя, нужно учитывать все эти параметры.
Максимальная сила тока горелки
Мощность напрямую зависит от вида металла и толщины деталей, которые будут обрабатываться. Выбирая модель, нужно разобраться в сложности сварочных работ. Поэтому все рукава разделяют в основном на три группы:
- От 160А до 200А - применяемой для небольших толщин. Подойдет для дома, гаража и автосервиса;
- От 200А до 300А - применяемой для средних толщин. Используется больше в производственных целях;
- От 300А до 650А - применяемой для больших толщин. Работы с толстыми металлами (вагоностроение, судостроение).
На основе силы тока можно определить необходимый рабочий сварочный цикл - это период качественной работы измеряемый в процентах - 100% за 10 мин. непрерывного использования. Хорошим показателем рукава для полуавтомата считается рабочий цикл 60%.
Длина рукава
Этот важный параметр зависит от того на каком расстоянии от сварочного аппарата будет работать сварщик. Все подбирается индивидуально, средняя длинна 3-5 метров, но опытные сварщики предпочитают иметь запас.
Комплектующие части, не забываем о тщательном подборе быстроизнашивающихся элементов. При выборе обращайте внимание на материалы, из которых изготовлены комплектующие. Иметь качественную сборку, быть устойчивыми к воздействию высоких температур. Такие важные параметры увеличат срок службы детали.
Независимо от того, какой мощности рукав, он должен соответствовать стандартам и техническим характеристикам:
- Удобной рукояткой, имеющей эргономичную форму;
- Рукоятка должна быть выполнена из качественного токоизолирующего материала, чтобы обеспечить максимальную безопасность при сварке;
- Кнопочное управление на самой рукоятке делает работу быстрее и удобнее.
Диаметр канала для протяжки проволоки
Обычно производители рассчитывают на стандартный диаметр – 0,6–1,6 мм, но у некоторых приспособлений диапазон может быть более узким, например 0,2–0,6 мм. Большой диаметр актуален для случаев, когда сварщику приходится выполнять различные задачи по сварке. Но меньший диаметр канала обеспечивает более ровную подачу и отсутствие «болтанки» расходника.
Крепление с горелкой
Жесткий вариант крепления плох и ведет к скорейшему износу сварочного рукава. Поэтому оптимально, чтобы это сочленение предусматривало пружину либо шарнир и было относительно гибким.
Тип разъема
Выбирая оснащение для конкретного полуавтомата, обратите внимание на тип разъема на приборе – евро либо штыревой. В противном случае выбранную модель нельзя будет эксплуатировать на имеющемся инверторе.
Охлаждение
Любой сварочный рукав работает в агрессивной среде и обязательно должен охлаждаться. Существует газовое и водяное охлаждение. Водяное - повышенный тип нагрузки. Газовое - мелкие нерегулярные работы или использование с большими перерывами. Системы с водяным охлаждением более долговечны и обеспечивают большую мощность.
Холодостойкость изделия
Для сварки при низких температурах нужно приобрести соответствующий рукав с маркировкой ХЛ. Не стоит использовать обычный – он быстро выйдет из строя в несоответствующих условиях. Также при покупке будет нелишним оценить общее состояние шланга – он должен без проблем гнуться, не иметь трещин и других физических дефектов.
Предпочтения
При длительном рабочем процессе каждая мелочь играет большую роль. Вес, форма, устройство. Если рукав подобран неправильно, это влияет на качество сварки. Не стоит ориентироваться только на опыт коллег либо известность производителя. То, что подошло одному сварщику, не обязательно подойдет другому. Поэтому выбирать нужно по своим предпочтениям и задачам, которые будут выполняться конкретно этой моделью.
Советы по эксплуатации и хранению
Чтобы сварочный рукав прослужил дольше, при эксплуатации важно соблюдать ряд простых правил:
- Не допускайте сильных перегибов. Во время сварки это усложнит подачу проволоки от барабана, скажется на качестве шва. При загибах можно окончательно повредить канал подачи, переломить шланг с газом. Без защитного газа шов станет пористым, непрочным. Допустимы сгибы рукава с радиусом 30 см и более. Лучше всего размещать шланг-пакет под прямым углом.
- Старайтесь не цепляться рукавом за острые углы, выступы. Они способны порезать защитную оболочку, газовый шланг, изоляцию силового провода.
- Если сварочный рукав полуавтомата попал в машинное масло, топливо, — сразу вытрите его сухой тряпкой. Эти вещества могут разъесть кожух.
- Не бросайте рукав под ногами. Другие сотрудники могут легко споткнуться об шланг-пакет, наступить, проехать по нему тележкой, уронить сверху тяжелый предмет.
- Хранить сварочный рукав лучше всего на аппарате, подвесив на специальные крючки, предусмотренные на тележке.
- Когда варите в потолочном или вертикальном положении шва, обращайте внимание, чтобы окалины и жидкий металл не стекал на рукав. При необходимости закройте рукав листом металла.
В продолжение темы посмотрите также наш обзор Как выбрать кабель для сварочного аппарата
