Основные виды сварки и области их использования

Сварка — это фундаментальный процесс в современной промышленности, позволяющий создавать надежные, герметичные и прочные соединения между металлическими деталями. От строительства мостов до производства микрочипов, сварка играет ключевую роль в формировании окружающего мира. В этой статье мастер сварщик рассмотрит основные виды сварки, их принципы, преимущества, ограничения и области применения, чтобы помочь понять, почему этот процесс остается незаменимым в эпоху цифровизации и автоматизации.

Роль сварки в промышленности

Сварка играет ключевую роль в современной промышленности, выступая фундаментом прочности и долговечности металлических конструкций. Она позволяет создавать надежные соединения, одновременно снижая массу изделий и экономя материалы по сравнению с болтовыми, заклепочными или клеевыми методами крепления. Благодаря этому снижается не только стоимость производства, но и нагрузка на транспортировку и эксплуатацию конструкций, что особенно важно в машиностроении и строительстве.

По данным Международного института сварки (IIW), ежегодно во всем мире выполняется более 50 миллиардов метров сварных швов, что отражает масштаб и критическую значимость процесса. Сварка используется практически во всех отраслях: в автомобилестроении она отвечает примерно за 25% затрат на металлические соединения, в строительстве — около 15%, а в энергетике — около 20%. При этом сварка обеспечивает не только механическую прочность, но и герметичность соединений, стойкость к вибрациям, температурным перепадам и агрессивным средам, что делает ее незаменимой в нефтегазовой отрасли, судостроении и аэрокосмической промышленности.

Современная сварка также является двигателем технологических инноваций. Методы высокоточной и роботизированной сварки позволяют минимизировать отходы, оптимизировать расход материалов и снизить энергопотребление, что соответствует принципам устойчивого производства. Кроме того, сварка способствует интеграции новых сплавов и композитных материалов, открывая возможности для легких, прочных и долговечных конструкций.

Сварка — это гораздо больше, чем просто соединение металлов. Она представляет собой стратегический фундамент промышленного производства, обеспечивая надежность, эффективность и безопасность конструкций, стимулируя технологические инновации и напрямую влияя на экономический рост отраслей и прогресс глобальной индустрии.

Классификация по источнику энергии и типу соединений

Сварку принято классифицировать по источнику энергии и типу соединений. По источнику энергии различают дуговую, газовую, лазерную, электронно-лучевую и термическую сварку. По типу соединений — стыковую, угловую, тавровую и нахлесточную. Основные группы включают дуговые методы (MMA, MIG/MAG, TIG, SAW, FCAW), контактные (точечная, шовная), газовые (ацетиленовая) и специализированные технологии (лазерная, электронно-лучевая, термитная). Выбор конкретного метода определяется материалом, толщиной заготовок, условиями работы и требованиями к прочности и качеству шва.

Ручная дуговая сварка (MMA / РДС)

Ручная дуговая сварка, известная как MMA (Manual Metal Arc) или РДС (ручная дуговая сварка), представляет собой один из наиболее универсальных и простых методов соединения металлов, применяемый как в промышленности, так и в полевых условиях. Принцип работы основан на создании электрической дуги между покрытым электродом и свариваемой деталью. Покрытие электрода при нагреве разлагается, формируя защитную газовую и шлаковую среду, которая предотвращает окисление расплавленного металла. Температура дуги достигает 3000–6000°C, что позволяет расплавлять как электрод, так и кромки основного металла, обеспечивая надежное формирование сварного шва при последующем охлаждении.

Электроды, применяемые в MMA, классифицируются по типу покрытия и назначению. Рутиловые электроды (например, E6013) подходят для получения ровного, эстетичного шва на низкоуглеродистой стали, обеспечивая стабильное зажигание дуги и минимальное разбрызгивание. Основные электроды (E7018) ориентированы на высокопрочные конструкции: низкое содержание водорода снижает риск трещинообразования, что критично для ответственных узлов. Кислотные (E6010) и целлюлозные (E6010 для трубопроводов) предназначены для глубокого проплава и работы по загрязненным или ржавым поверхностям. Для специальных металлов, таких как чугун или алюминий, используются электроды с графитовым или флюсовым покрытием, обеспечивающие минимальное влияние на структуру шва.

Область применения ручной дуговой сварки чрезвычайно широка. В строительстве она используется для монтажа арматуры, возведения каркасов зданий и металлических конструкций. В ремонте машиностроительного оборудования MMA позволяет восстанавливать изношенные детали, шлифованные поверхности и соединять элементы на месте, без необходимости демонтажа. Метод незаменим в труднодоступных местах — шахтах, высоких сооружениях или при аварийных ремонтах — благодаря портативности оборудования. Инверторный сварочный аппарат весом 5–10 кг и генератор обеспечивают автономность процесса, что делает MMA идеальным для полевых условий и экстренных ситуаций.

Преимущества метода заключаются в его универсальности: он подходит для большинства сталей, чугуна, бронзы и сплавов с толщиной от 1 мм и выше. Портативность оборудования позволяет работать в любых условиях без газовой защиты, а стоимость электрода остаётся минимальной (0,5–2 USD/кг). Короткая и стабильная дуга обеспечивает хорошую проплавляемость во всех пространственных положениях — горизонтальном, вертикальном и потолочном, а подготовка поверхности требует минимальных усилий, что ускоряет монтаж.

Однако MMA имеет и ограничения. Производительность сравнительно низкая — от 0,5 до 2 кг наплавленного металла в час, что делает метод неэффективным для серийного производства. Высокий уровень брызг и шлака требует ручной очистки шва, что может занимать до 20% рабочего времени. Качество сварки напрямую зависит от квалификации сварщика: неправильный угол наклона электрода или нестабильный ток приводят к дефектам, таким как поры, непровары или подрезы. Зона термического влияния может достигать 5–10 мм, что делает метод менее точным для тонколистовых конструкций. Кроме того, выделяющиеся дым и пары требуют надежной вентиляции, а гигроскопичные электроды необходимо хранить в сухих условиях, иначе возрастает риск водородных трещин. Для чистых металлов, таких как нержавеющая сталь или алюминий, требуется использование специальных электродов, иначе покрытие может загрязнять шов.

Несмотря на эти ограничения, ручная дуговая сварка остаётся «рабочей лошадкой» промышленности и строительного монтажа. Она обеспечивает надёжность, мобильность и универсальность, что делает её незаменимой для около 30% всех сварочных работ в России и СНГ, особенно в экстремальных условиях, где другие методы оказываются слишком сложными или дорогими.

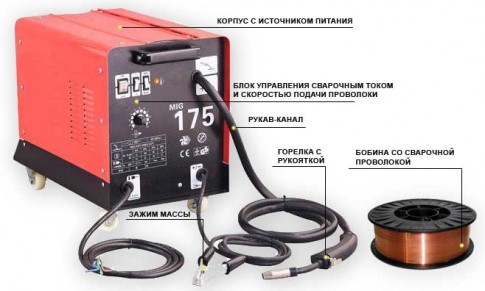

Полуавтоматическая сварка (MIG/MAG)

Полуавтоматическая сварка в среде защитных газов MIG/MAG (Metal Inert/Active Gas) представляет собой один из наиболее эффективных и широко используемых методов промышленной сварки, особенно для серийного и массового производства. Принцип работы основан на непрерывной подаче проволоки в сварочную ванну, где электрическая дуга расплавляет металл электрода и основной металл, формируя прочный и ровный шов. Вся зона дуги защищена газовой оболочкой: в MIG применяются инертные газы, такие как аргон или гелий, которые предотвращают окисление и обеспечивают чистый, гладкий шов, идеальный для алюминия и нержавеющей стали. В MAG используются активные газы — углекислый газ или смеси с кислородом — которые усиливают проплавление для углеродистых сталей, но при этом увеличивается риск образования пор.

Выбор типа газа напрямую зависит от материала и требуемого качества шва. MIG обеспечивает высокую эстетичность, минимальные окислы и чистую поверхность, что важно для деталей, где визуальный вид критичен. MAG, несмотря на появление небольшого «синего» оттенка на шве от CO₂, позволяет достигать глубокого проплава при значительно меньших затратах на газ — CO₂ в 2–3 раза дешевле аргона, что особенно актуально для крупных конструкций.

Проволока, используемая в MIG/MAG, бывает сплошной и порошковой. Сплошная проволока (диаметром 0,8–1,6 мм) обеспечивает ровный и стабильный шов на гладких поверхностях, а порошковая проволока позволяет лучше компенсировать неровности и дефекты кромок. Для MIG применяются как стальные, так и алюминиевые проволоки, в то время как MAG в основном ориентирован на углеродистые и низколегированные стали.

Применение метода охватывает широкий спектр отраслей. В автомобилестроении MIG/MAG используется для сборки кузовов, рам и других конструктивных элементов, обеспечивая до 40% всех сварных соединений. В металлоконструкциях этот метод незаменим при производстве ферм, контейнеров, каркасов зданий и промышленных площадок. Высокая скорость сварки (3–10 м/мин) и производительность (5–20 кг наплавленного металла в час) делают MIG/MAG идеальным выбором для цехов с конвейерами и серийного производства.

Качество шва в MIG/MAG отличается высокой стабильностью. При импульсном режиме ток пульсирует, что снижает разбрызгивание на 70%, а зона термического влияния (ЗТВ) составляет всего 1–3 мм, обеспечивая минимальные деформации (<1%). Коэффициент надежности сварного соединения колеблется в пределах 0,9–1,0, что делает метод пригодным для ответственных конструкций. Однако возможны дефекты: поры могут появляться из-за влаги в защитном газе, непровары — при недостаточном токе. Для контроля качества применяются визуальный осмотр и ультразвуковая дефектоскопия.

MIG/MAG отличается высокой адаптивностью: синергетические режимы сварки с авторегулировкой газа и тока обеспечивают стабильное формирование шва на 95% различных поверхностей, что особенно важно при работе с разнотолщинными и сложными конструкциями. MIG подходит для изделий, где важна чистота шва и минимальная постобработка, а MAG — для массового производства углеродистых сталей с глубоким проплавом.

Полуавтоматическая сварка MIG/MAG стала золотым стандартом для средних и крупных серий, обеспечивая оптимальный баланс между скоростью, экономичностью и качеством сварных соединений. Ее универсальность, высокая производительность и точность делают метод незаменимым в современном промышленном производстве.

Аргонодуговая сварка (TIG)

Аргонодуговая сварка (TIG, Tungsten Inert Gas) представляет собой один из самых точных и контролируемых методов соединения металлов, широко применяемый в высокотехнологичных отраслях. Основой метода служит неплавящийся вольфрамовый электрод, окружённый защитной средой из аргона или гелия, которая предотвращает окисление и загрязнение зоны сварки. Электрод создаёт стабильную дугу, а присадочный металл подаётся вручную или автоматически в расплавленную ванну, обеспечивая формирование чистого и равномерного шва. Этот метод идеально подходит для сварки цветных металлов — алюминия, меди, титана — и нержавеющих сталей, где безупречная чистота шва имеет решающее значение.

Высокая точность TIG проявляется в минимальной зоне термического влияния (ЗТВ <1 мм), что позволяет ограничить деформации детали и сохранить её геометрию даже при тонкостенных элементах. Наплавленный металл формируется без пор и трещин, с низким содержанием водорода (<5 мл/100 г), что исключает водородное охрупчивание. Скорость сварки составляет 0,5–2 м/мин, что ниже, чем у полуавтоматов, но качество шва соответствует самым строгим стандартам аэрокосмической промышленности.

Применение TIG охватывает широкий спектр отраслей. В авиации метод используется для сварки крыльев, турбин и силовых элементов по стандартам NASA и EASA. В судостроении — для корпусов из титана и нержавеющей стали, требующих высокой коррозионной стойкости. В химической промышленности TIG незаменим при производстве реакторов и сосудов из сплавов Hastelloy и других жаропрочных металлов. Медицинская отрасль применяет этот метод для изготовления имплантов, протезов и инструментов, где стерильность и отсутствие дефектов критичны.

Режимы работы зависят от материала: для алюминия применяют переменный ток с балансом для очистки оксидной пленки (AC) и балластным конденсатором, для нержавеющей стали — постоянный ток (DC). Электроды из вольфрама с 2% тория (WT20) или лантана (WL15) обеспечивают долговечность и стабильность дуги, их срок службы достигает 1000 часов.

Преимущества TIG включают универсальность (толщина материала 0,1–10 мм), эстетический внешний вид шва с зеркальной поверхностью, а также точный контроль процесса благодаря ножной педали для регулировки тока. К недостаткам относятся низкая производительность (1–5 кг/час), высокая стоимость расходных материалов и оборудования (аргон 5–10 USD/м³, установка TIG свыше 1000 USD), а также необходимость высокой квалификации сварщика, подтверждённой сертификатами AWS D17.1.

Современные инновации, такие как орбитальная TIG, позволяют автоматизировать сварку труб с вращением электрода и точностью до ±0,1°, что особенно важно в энергетике, химическом машиностроении и авиации. Контроль качества шва включает рентгеновский и флуороскопический методы, гарантируя прочность, равную базовому металлу, и отсутствие скрытых дефектов.

TIG — это метод, где каждая деталь, каждая дуга и каждый грамм металла под контролем, что делает его незаменимым в высокотехнологичных и критичных для безопасности отраслях, где малейшая ошибка может стоить миллионов долларов.

Контактная точечная и роликовая сварка

Контактная сварка, включая точечную и роликовую (шовную) разновидности, представляет собой полностью автоматизированный процесс сопротивления, где сварка достигается за счёт пропускания электрического тока через металл между электродами под давлением. При этом металл разогревается до пластичного состояния в точке контакта (точечная сварка) или вдоль шва (роликовая), образуя прочное соединение без использования присадочного материала. Механическое давление электродов обеспечивает формирование качественного узла, а сама дуга отсутствует, что делает процесс энергоэффективным и предсказуемым.

Современная контактная сварка полностью интегрирована в роботизированные линии: системы FANUC, ABB и другие промышленные роботы способны выполнять более тысячи точек в минуту. Сенсорные контроллеры постоянно измеряют сопротивление материала, корректируя силу сжатия (от 2 до 10 кН) и ток, чтобы каждая точка была идентичной и соответствовала заданным параметрам. Это особенно важно в массовом производстве: в автомобильной промышленности до 70% швов кузова выполняются точечной сваркой — в среднем по 5000 точек на один автомобиль. В бытовой технике метод применяют для шовной сборки корпусов холодильников, стиральных машин и другой техники, обеспечивая однородность соединений на высоких скоростях.

Точечная сварка характеризуется крайне коротким циклом — от 0,1 до 1 секунды на точку, диаметр сварного контакта варьируется от 3 до 10 мм, а толщина свариваемых листов — 0,5–6 мм. Роликовая сварка использует вращающиеся электроды-ролики, которые плавно перемещаются вдоль соединяемых поверхностей со скоростью 1–5 м/мин, что идеально подходит для цилиндрических объектов, например, бочек или труб. Материалы преимущественно низкоуглеродистая сталь и оцинкованные листы; алюминий и другие металлы с низкой проводимостью применяются ограниченно из-за особенностей процесса.

Преимущества контактной сварки очевидны: невероятная скорость (до 600 точек в минуту), высокая степень автоматизации с быстрым возвратом инвестиций (ROI <1 года), низкая стоимость одной точки (~0,01 USD) и минимальная зона термовлияния (около 0,5 мм), что снижает деформации тонких листов. Минусы метода связаны с ограничениями геометрии — соединения только нахлесточные или траверсные, возможны дефекты, такие как «грибовидность» электрода после тысячи циклов, и требуется чистая, обезжиренная поверхность.

Качество сварных соединений проверяется на разрыв, прочность составляет 80–90% от исходного металла, а неразрушающий контроль осуществляется ультразвуковыми методами. Современные инновации включают адаптивные системы, где искусственный интеллект корректирует ток и силу при изменении сопротивления материала в реальном времени, обеспечивая стабильность шва на всех участках.

Контактная сварка точечным и роликовым методами по праву считается основой автопрома: с её помощью 90% кузовов автомобилей собираются без дефектов, а высокая скорость и автоматизация делают её незаменимой для массового производства и современных индустриальных линий.

Сварка под флюсом (SAW)

Сварка под флюсом (Submerged Arc Welding, SAW) представляет собой автоматизированный процесс, где дуга полностью погружена в слой гранулированного флюса, обеспечивающего защиту и стабилизацию сварочной ванны. Флюс, обычно минерального или керамического происхождения, выполняет сразу несколько функций: он предотвращает контакт расплавленного металла с атмосферным кислородом, удаляет окислы и примеси, а также может служить источником легирующих элементов, улучшая свойства шва и повышая его коррозионную стойкость. Благодаря этому сварка под флюсом позволяет получать практически идеальные соединения с минимальной постобработкой, что особенно важно при массовом производстве и на строительстве крупных объектов.

Процесс отличается высокой производительностью: скорость горизонтальных швов достигает 5–15 м/мин, а масса наплавленного металла — 20–50 кг/час. SAW активно применяется для возведения тяжёлых металлоконструкций, где требуются прочность и стабильность: мосты (например, «Золотые Ворота» с более чем 100 км сварных швов), магистральные трубопроводы с диаметром свыше одного метра, резервуары, стальные каркасы крупных промышленных объектов.

Технологическая база включает тракторные системы или манипуляторы с подачей флюса и электродной проволоки, токи варьируются от 500 до 1000 А, что обеспечивает глубокий проплав и минимальные деформации. Флюс может быть агломерированным для достижения глубины проплавки или сварочным порошком с заданным химическим составом для корректировки легирования. Для трубопроводов применяют многоарочную схему — до 4 проволок одновременно, что увеличивает скорость работы на 50% и обеспечивает однородность шва на больших диаметрах.

Основные преимущества SAW включают: глубокий проплав до 50 мм, чистый и плотный шов без пор и шлаковых включений (шлак сам отслаивается), низкие потери металла — всего около 5%, высокий уровень автоматизации с возможностью CNC-контроля для криволинейных соединений, стабильное качество и минимальные требования к квалификации оператора. Швы обладают прочностью, идентичной базовому металлу, зона термовлияния составляет всего 2–5 мм, дефекты встречаются крайне редко — контроль УЗК покрывает до 99% поверхности.

Минусы процесса связаны с ограничениями по положению: SAW преимущественно используется для горизонтальных швов, оборудование массивное (1–2 тонны) и мало подходит для полевых условий или мобильных монтажей. Стоимость одного метра шва значительно ниже по сравнению с ручной дуговой сваркой: около 0,5 USD/м против 2 USD/м в MMA, что делает процесс экономически выгодным на крупных проектах.

Сварка под флюсом считается «королём» тяжёлого машиностроения, позволяя экономить миллиарды долларов на строительстве мостов, трубопроводов и промышленных объектов, одновременно обеспечивая максимальную прочность, однородность и долговечность сварных соединений.

Газовая сварка (ацетиленовая)

Газовая сварка, наиболее известная как ацетиленовая, представляет собой процесс соединения металлов с использованием пламени, образуемого сжиганием ацетилена в кислороде, где температура в вершине факела достигает примерно 3200 °C. Конструкция оборудования относительно проста: горелка, баллоны с ацетиленом и кислородом, редукторы для контроля давления и шланги. Принцип работы заключается в локальном плавлении металла с возможностью использования присадочного прутка, что позволяет формировать шов или проводить пайку.

Этот метод особенно эффективен при работе с тонким металлом — сталью, медью, латунью толщиной от 0,5 до 5 мм. Благодаря портативности оборудование удобно для ремонтных и аварийных работ на месте, в автосервисах, на трубопроводах или при монтаже мелких конструкций, где нет доступа к электричеству. Исторически газовая сварка имеет большое значение: изобретённая в 1890-х годах Т. Уилсоном, она стала революцией в строительстве и металлообработке до массового распространения дуговых методов в начале XX века.

Подробности технологического процесса включают использование различных типов пламени: нормального или равновесного — для стандартной сварки, окислительного — для бронзы и меди, восстановительного — для алюминия и некоторых легированных сталей. Пламя формирует зону термовлияния шириной 10–20 мм, что требует аккуратного контроля для минимизации деформаций.

Преимущества метода заключаются в высокой мобильности (баллоны весом около 10 кг), простоте освоения, возможности комбинировать с резкой и пайкой, а также независимости от электроэнергии. Ограничения включают сравнительно низкую прочность шва (около 70–80 % от прочности базового металла), пористость шва при отсутствии флюса и повышенные требования к технике безопасности — риск взрыва ацетилена при концентрации всего 2,5 % в воздухе.

В современной промышленности газовая сварка постепенно уступает место дуговым методам, которые быстрее в 5–10 раз и безопаснее. Тем не менее, она сохраняет ценность в ремонтных и аварийных ситуациях, а также в творческих сферах, например, в художественной ковке и изготовлении скульптур, где точность локального нагрева и портативность остаются незаменимыми.

Газовая сварка — исторический, но до сих пор актуальный инструмент, незаменимый для работы в условиях ограниченного доступа к электроэнергии и для “hands-on” ремонтов, где скорость и мобильность важнее массовой производительности.

Лазерная и электронно-лучевая сварка

Лазерная и электронно-лучевая сварка представляют собой передовые методы соединения металлов, сочетающие высокую точность, скорость и минимальное термическое воздействие на материал. В лазерной сварке используется концентрированный световой пучок — CO₂ или волоконный лазер мощностью от 1 до 20 кВт, который фокусируется на точке соединения, создавая так называемое «ключевое отверстие» и обеспечивая глубокий проплав с минимальной зоной термовлияния. Электронно-лучевая сварка (EBW) реализуется в вакууме, где пучок электронов с энергией до 100 кВт высокоэффективно плавит металл, обеспечивая соединения невероятной точности и глубины.

Эти технологии демонстрируют выдающуюся точность: скорость сварки может достигать 10–100 м/мин, зона термовлияния менее 0,5 мм, а деформации деталей практически отсутствуют, что критично для отраслей, где допуски измеряются микронами. На практике лазерная сварка используется в космической промышленности для изготовления топливных баков (SpaceX, Blue Origin), в микроэлектронике для сборки чипов и в медицинской сфере — для производства титановых протезов и имплантов с высокими требованиями к биосовместимости и прочности.

Подробно по технологиям: волоконные лазеры с эффективностью около 30 % особенно подходят для алюминия и тонких листов, а их гибрид с MIG позволяет увеличить глубину проплава на 50 %, что расширяет область применения на средние по толщине материалы. Электронно-лучевая сварка обеспечивает глубокий проплав до 50 мм, идеально подходит для титана, никеля и сложных сплавов, а вакуумная среда исключает образование газовых включений и окислов.

Преимущества этих методов включают высокий уровень автоматизации с использованием сканеров и роботизированных платформ, минимальный нагрев материала (исключая горячие трещины HAZ), интеграцию с аддитивными технологиями и практически идеальное качество шва с сохранением механических свойств базового металла. Недостатки связаны с высокой стоимостью оборудования (лазеры стоимостью свыше 100 000 USD), сложностью работы с отражающими металлами, такими как медь, а также необходимостью вакуумной камеры для EBW.

Контроль качества осуществляется с помощью лазерной томографии, ультразвука и рентгеновской дефектоскопии, что гарантирует 100 % прочность шва и точное соотношение глубины к ширине соединения до 10:1. В авиационно-космической отрасли, например, NASA, более 80 % критичных сварных швов выполняются лазером.

Эти методы представляют собой будущее «precision engineering», позволяя создавать конструкции с недостижимой ранее точностью и надежностью, сокращая вес и увеличивая долговечность изделий в высокотехнологичных и экстремальных условиях эксплуатации.

Термитная сварка

Термитная сварка представляет собой уникальный метод соединения металлов с использованием экзотермической реакции между алюминием и оксидом железа, которая выделяет колоссальное количество тепла — до 2500 °C. В результате реакции образуется расплавленный металл, который заполняет форму и образует монолитный шов, обладающий прочностью, сопоставимой с кованым металлом. Этот процесс позволяет создавать соединения в полевых условиях без использования электричества или сложного оборудования, что делает его незаменимым для железнодорожного и тяжелого строительного производства.

Технология сварки проста, но требует точности: в специальной термитной горелке готовят смесь — обычно 75 % оксида железа (Fe₂O₃) и 25 % алюминия, при необходимости с добавлением легирующих элементов для улучшения механических свойств шва. Смесь зажигается, реакция длится 30–60 секунд, и расплав заполняет заранее подготовленную форму, полностью повторяя конфигурацию стыка. После охлаждения образуется прочный, монолитный соединительный шов с микроструктурой, аналогичной кованому металлу.

Основная сфера применения — железнодорожные рельсы, где термитная сварка обеспечивает непрерывность и надежность трасс по стандарту UIC, позволяя выполнять более 1000 км сварки ежегодно. Также метод используется для крупных узлов в строительстве мостов, стальных балок и массивных конструкций, где электрическая или дуговая сварка затруднена или невозможна.

Преимущества термитной сварки включают: автономность процесса (не требует электроэнергии), высокую прочность шва (100 % монолит), возможность работы с массивными деталями диаметром более 100 мм, долговечность соединений и минимальное влияние на окружающий металл.

Ограничения и недостатки: одноразовость реакции — один термитный горшок используется на один стык, выделение токсичных газов требует хорошей вентиляции, подготовка формы и установки занимает около 2 часов. Кроме того, контроль качества требует опытного персонала, хотя итоговая микроструктура обеспечивает отличную усталостную прочность (более 10⁶ циклов).

Географические и отраслевые примеры: в Индии до 90 % железнодорожных рельсов соединяются термитом; метод также применим для временных или полевых сварок рельсов в отдаленных регионах, где невозможно использовать дуговые технологии.

Термитная сварка — это проверенный временем способ создавать «вечные» соединения, обеспечивая надежность и долговечность конструкций в самых тяжелых и экстремальных условиях.

Выбор технологии в зависимости от задач

Выбор технологии сварки — это комплексный процесс, требующий взвешивания множества факторов, где каждая деталь определяет оптимальный метод для конкретного применения. Основные аспекты выбора сводятся к материалу и толщине изделия, условиям эксплуатации, требованиям к качеству и экономической эффективности.

Материал и толщина металла:

• Для тонких металлов (<3 мм) оптимальны TIG и MIG, так как они обеспечивают минимальную зону термовлияния, точный контроль шва и низкий риск деформаций.
• Для толстостенных деталей (>10 мм) предпочтительны SAW и FCAW, которые позволяют создавать глубокие многослойные швы с высокой производительностью.
• Алюминий и медные сплавы лучше сваривать TIG/MIG для предотвращения окислов и достижения высокой эстетики шва.
• Углеродистые и конструкционные стали чаще всего обрабатывают MAG или SAW, обеспечивая прочность и эффективность на больших объемах.

Условия работы:

• В цеховых условиях с автоматизацией и конвейерной системой выгодны SAW, контактная точечная сварка, MIG/MAG, где стабильность процесса и высокая скорость критичны.
• В полевых или труднодоступных местах предпочтительны MMA и само-защищенная FCAW-S, так как они мобильны, не зависят от внешнего газа и могут работать при ветре и дождевых условиях.
• Для подводных или гидротехнических условий используют MMA с водозащитой и специализированные подводные электроды, способные работать на глубине до 100 м.

Требования к качеству и экономике:

• Для высокоточных изделий класса A (авиация, микроэлектроника) используют TIG или лазерную сварку, обеспечивающую минимальную ЗТВ и высокую прочность. Стоимость шва может составлять 10–50 USD/м, но ошибки недопустимы.
• Для массового производства автомобилей или металлоконструкций эффективны MIG/MAG и контактная сварка, где скорость и минимальные затраты на 1 м шва важнее эстетики. Стоимость при этом колеблется от 0,1 до 1 USD/м.
• Для ремонта и монтажа гибкость важнее скорости, поэтому MMA или FCAW-S предпочтительны — легкость оборудования и универсальность компенсируют меньшую производительность.

Сравнительная характеристика технологий сварки:

• Ручная дуговая сварка (MMA) подходит для металла толщиной от 1 мм и более и эффективно применяется в полевых условиях. Качество шва оценивается на 7 из 10, обеспечивая надежное соединение при правильной технике. Стоимость сварки составляет 1–2 доллара за метр, а производительность достигает 0,5–2 кг наплавленного металла в час, что делает метод универсальным для ремонтных и монтажных работ вне цеха.
• Полуавтоматическая сварка в защитном газе (MIG/MAG) предназначена для металла толщиной от 0,5 до 20 мм и применяется преимущественно в цеховых условиях. Швы обладают хорошим качеством, оцениваемым на 8 из 10, обеспечивая прочность и стабильность соединения. Стоимость сварки составляет 0,5–1 доллар за метр, а производительность достигает 5–20 кг наплавленного металла в час, что делает метод эффективным для серийного и массового производства.
• Аргонодуговая сварка (TIG) подходит для металла толщиной от 0,1 до 10 мм и применяется преимущественно в цеховых условиях. Швы отличаются высочайшим качеством, оцениваемым на 10 из 10, с минимальной зоной термического влияния и отличной эстетикой. Стоимость сварки составляет 2–5 долларов за метр, а производительность процесса достигает 1–5 кг наплавленного металла в час, что делает метод оптимальным для высокоточных и технологически ответственных изделий.
• Сварка под флюсом (SAW) предназначена для работы с металлом толщиной от 5 мм и выше, преимущественно в цеховых условиях. Качество шва оценивается на 9 из 10 благодаря глубокому проплаву и минимальному разбрызгиванию. Стоимость выполнения шва составляет 0,3–0,7 долларов за метр, а производительность процесса достигает 20–50 кг наплавленного металла в час, что делает метод эффективным для крупных и тяжёлых конструкций.
• Лазерная сварка предназначена для работы с металлом толщиной от 0,05 до 5 мм и выполняется в вакууме, что обеспечивает идеальную защиту шва от окисления. Качество соединения достигает максимальной отметки — 10 из 10, с минимальной зоной термовлияния и высокой точностью геометрии. Стоимость сварки составляет от 5 до 20 долларов за метр шва, что отражает высокотехнологичность процесса, а производительность достигает 0,1–0,5 кг наплавленного металла в час, делая метод оптимальным для прецизионных и наукоёмких задач.

Анализ применения:

• Автомобильная промышленность: MIG/MAG обеспечивает оптимальный баланс скорости, качества и стоимости, покрывая до 40% всех швов на конвейере.
• Мостостроение и магистральные трубопроводы: SAW — лидер по производительности и прочности многослойных швов.
• Высокотехнологичные отрасли (авиация, микроэлектроника): лазерная и TIG сварка гарантируют точность, минимальные деформации и эстетичность шва.
• Полевая работа и ремонт: MMA и FCAW-S позволяют работать в условиях ограниченной инфраструктуры, обеспечивая надежность даже при экстремальных погодных условиях.

Выбор технологии сварки — это баланс между материалом, условиями работы, качественными требованиями и экономической целесообразностью. Грамотно подобранный метод повышает производительность, минимизирует дефекты и снижает стоимость жизненного цикла изделия.

Тренды и инновации в сварке

Тренды и инновации в четвертую промышленную революцию, радикально меняя подходы к производству и качеству сварки.

Роботизация и интеллектуальные системы. Сегодня около 60% новых сварочных установок оснащаются коллаборативными роботами (cobots, например Universal Robots), интегрированными с системами искусственного интеллекта. Такие роботы способны адаптивно контролировать процесс в реальном времени, используя компьютерное зрение и алгоритмы распознавания дефектов, как в VisionPro, что повышает качество швов на 30%. По данным Международного института сварки (IIW), в 2025 году мировой рынок сварочных роботов оценивается в 5 млрд USD с ежегодным ростом 15%.

Аддитивные технологии. WAAM (Wire Arc Additive Manufacturing) позволяет создавать крупные металлические компоненты до 10 метров, как в Airbus для титановых деталей, снижая вес изделий на 50% и сокращая отходы металла.

Гибридные процессы. Комбинация лазера и MIG (Laser-MIG) обеспечивает одновременно большую глубину проплавления и высокую скорость сварки, что особенно востребовано в производстве электромобилей и аккумуляторных батарей Tesla, увеличивая производительность до 200%.

Специализированные инновации. FRCM (Friction Stir Welding с модификациями) позволяет сваривать алюминий без плавления, полностью исключая термическое воздействие на металл (ЗТВ 0 мм), что снижает деформации и делает процесс экологически чистым.

Умные датчики и IoT. Современные сварочные установки оснащаются предиктивной аналитикой, например AWS WeldWatch, которая позволяет контролировать процесс удаленно, снижая вероятность брака на 40% и прогнозируя износ оборудования.

Экологические тренды. Развиваются методы холодной сварки ультразвуком для тонких материалов без выбросов CO₂, а водородные присадки сокращают экологический след, соответствуя требованиям EU Green Deal.

Передовые технологии. Квантовые и микро-лазеры исследуются для создания наношвов с точностью до 1 мкм, что актуально для микроэлектроники и медицинских имплантов. Гибридные технологии, например плазменно-дуговая сварка с добавлением GMAW (PAW+GMAW), повышают устойчивость к ветровым и внешним условиям, что особенно важно для offshore-проектов (+50% стабильности в экстремальных условиях).

Цифровизация и будущее. Цифровые технологии позволяют моделировать сварные швы в виртуальной среде с предсказанием дефектов до их появления, а переход на полностью электросварочные процессы уменьшает зависимость от газов. Прогноз до 2030 года: около 80% сварки будет автоматизировано, а искусственный интеллект будет играть ключевую роль в достижении практически нулевого уровня брака.

Современная сварка перестала быть просто физическим процессом соединения металлов — это комплексная, интеллектуальная и экологически ориентированная технология, объединяющая автоматизацию, аналитику, инновационные материалы и устойчивое производство.

Заключение

Сварка — это жизненная артерия современной промышленности, прошедшая путь от ручного труда к полностью интеллектуализированным системам. От универсальной ручной дуговой сварки (MMA) для полевых ремонтов до высокоточной лазерной сварки в аэрокосмической отрасли — каждый метод находит свое уникальное применение, решая специфические задачи. Выбор технологии всегда определяется балансом между качеством, условиями работы и экономической эффективностью. Инновации, включая роботизацию, цифровые двойники и гибридные процессы, открывают новые горизонты, повышая производительность и надежность. В будущем сварка станет не просто способом соединения металлов, а инструментом создания умных, устойчивых и долговечных конструкций, формируя технологический фундамент завтрашнего дня.
