При монтаже магистральных и производственных (технологических) трубопроводов основным способом соединения труб является сварка. На качество сварного соединения существенно влияет подготовка кромок труб к сварке и качество сборки стыков. В статье мастер сварщик расскажет, как подготовить трубу к сварке стыков, чтобы получить прочный шов.

Сборка стыков труб под сварку

Сборка — это одна из наиболее ответственных операций, так как правильное ее выполнение в большой степени определяет качество сварного соединения.

При проведении сварочных работ, используется несколько вариантов соединений, в частности:

Стыковой метод.
Соединение под угловым расположением.
Внахлёст.

Каждый из этих вариантов также имеет несколько подвидов, которые отличаются по основным техническим, механическим и иным параметрам, например по количеству используемых швов, по наличию или же по отсутствию скосов применяемых кромок, по способу проведения состыковочных операций.

Подготовка труб для проведения сварочных работ

Работа по подготовке труб под сварку заключается в проведении обработки концов труб для получения нужной конструкции стыка, зачистке и обезжиривании поверхностей кромок и прилегающих к ним наружной и внутренней поверхностей труб на ширину 20 мм.

Для того чтобы обработка концов труб под сварку прошла идеально и без лишних проблем, необходимо правильно организовать рабочий процесс подготовительных работ, которые включают несколько технологических этапов.

Правка концевых соединений, которые подвергаются сварке. Как правило, во время транспортировки трубы имеют свойство деформироваться, и для того, чтобы избежать ненужных досадных ситуаций, проводится правка труб. Для того, чтобы добиться идеальной круглой формы используют основное и вспомогательное оборудование, которое основано на механическом, гидравлическом или пневматическом принципе действия.

Зачистка труб перед сваркой от образования загрязнений, мусора, обезжиривание и т.д. Для того чтобы труба имела идеальную конструкцию после сварочных работ, необходимо произвести размагничивание труб перед сваркой, а также обработать поверхность специальными чистящими составами. В качестве чистящего вещества, используют доступные материалы и средства. Например, для очистки от скопившегося налёта или масла, используют обычное дизельное топливо или бензин. Допускается применение специальных растворителей, очищающие кромки концевых соединений от налёта. Если на месте обработки имеется ржавчина, то разделка под сварку труб, предусматривает проведение очистки при помощи механических средств, в виде щётки или абразивных кругов для УШМ.

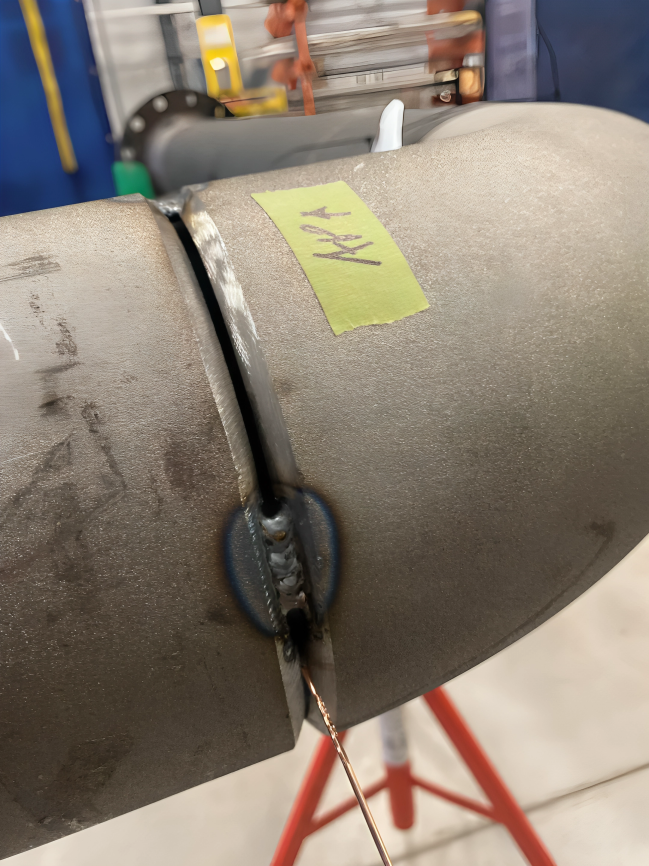

Важным элементом подготовки труб является сборка стыков под сварку. Сборка под сварку заключается в совмещении кромок труб так, чтобы совпадали поверхности свариваемых труб и чтобы не была нарушена ось нитки трубопровода. При этом зазор между кромками должен быть одинаковый по всему контуру свариваемого шва.

Разделку производят только для толстостенных труб. Трубы имеющие стенки толщиной до 5 мм. свариваются без разделки. В таком случае ограничиваются только зачисткой проволочными щетками. При больших объемах производства могут применяться шлифовальные машинки или пескоструйные аппараты.

Скос, создаваемый при разделке, обеспечивает плавный переход от одной детали к другой, что снижает механические напряжения. Без правильно выполненного скоса электрод не сможет пройти к корню шва и осуществить полноценный провар.

В зависимости от толщины свариваемого металла, разделка осуществляется либо с одной, либо с двух сторон. В любом варианте скосы выполняются без острой кромки, и на последних миллиметрах делают притупление, добиваясь плоской кромки.

Применяются следующие формы скосов кромок:

V-образная. Это самый популярный вид разделки. Популярность легко объясняется сравнительной простотой исполнения и возможностью применения на металлах различной толщины.
X-образная. Применяют при сварке толстостенных металлов.
U-образная. Этот сложный для выполнения скос применяется для сварки толстостенных металлов. Наиболее часто его применяют при ручной дуговой сварке, так как здесь получается существенная экономия электродов.
K-образная. Этот скос применяется крайне редко. Напоминает собой Х – образный скос, выполненный на одной половине заготовки.

Сборка и центровка может быть выполнена вручную, но такой способ очень трудоёмкий и не даёт требуемой степени точности. В настоящее время в практике применяют специальные приспособления, называемые центраторами. Для сборки стыков магистральных труб большого диаметра применяют внутренние центраторы, которые базируют сборку по наружной поверхности труб и поэтому более просты по конструкции. Однако при большой разностенности труб и их эластичности наружный центратор не обеспечивает должного качества сборки.

После окончания всех подготовительных работ можно приступать к основной работе, которая включает в себя сварочные работы.

Безопасность проведения подготовительных работ

Несмотря на то, что подготовительный этап требует минимальное использование сварочного оборудования, необходимо соблюдать все требования пожарной и электробезопасности, которые позволяют грамотно и безопасно осуществлять технологические процессы. К работе допускается только специалист, имеющий соответствующий разряд подготовки. Перед началом работы, проводится общий и специальный инструктаж мастера и исполнителя, которые подписывают соответствующие документы. Во всех случаях, исполнителям предоставляется технологическая карта, в соответствии с которой осуществляется общий фронт работ. По окончании подготовки, исполнители также проводят ознакомительные действия при работе со сварочным оборудованием. В непосредственной близости должны располагаться основные средства пожаротушения и электрозащиты, в случае возникновения непредвиденных ситуаций.
