Миниатюрную сварку металлических проводников или деталей небольших размеров можно произвести обычным стержнем из простого карандаша. Мини сварочным аппаратом со стержнем из графита возможно не только сваривать, но резать металлы небольшой толщины. В статье мастер сварщик расскажет, как сварить или разрезать металл грифелем от карандаша.
Сборка устройства
Для миниатюрного сварочного аппарата понадобится трансформатор с выходным напряжением 27 В. Мощность его где-то 50-60 Вт. Вы можете взять любой другой трансформатор с похожими характеристиками, или использовать готовый источники с регулируемым напряжением.
Карандаш простой. Его необходимо аккуратно разделать по склейке, не повредив внутренний стержень.
Делаем импровизированные клеммы. Крокодильчик для общего провода, а самодельный крючок из проволоки для электрода.

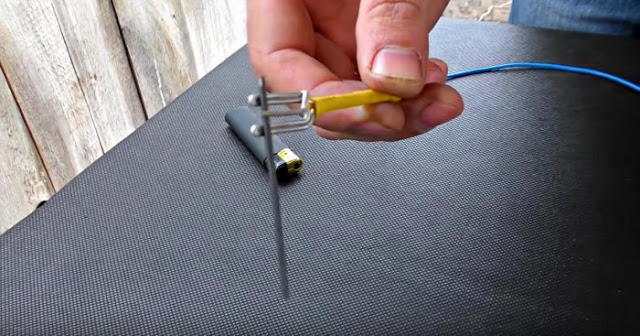

Закрепляем графитовый стержень в держатель. Провода припаиваем к трансформатору.
Подготовка рабочего места
Прежде чем приступить к сварке чего либо, позаботьтесь о технике безопасности. Обязательно используйте защитные очки, и не прикасайтесь к токопроводящим частям. Все действия вы делаете только на свой страх и риск, так что будьте бдительны и осторожны.
Для сварки приготовьте огнеупорную поверхность: кирпич, кусок камня или кафельной плитки и тп.
Сварка металла
Сваривать будем две медных проволоки. Подключаем общий к свариваемым проводам, а электродом прикасаемся к свариваемой поверхности.
Изначально дуга не зажигается, грифель дымит. Для начального запуска это нормально.
Уже через пару секунд стержень достаточно прогревается и напряжения с температурой вполне хватает для зажигания дуги.
Продолжаем сварку. Тут главное не пережечь стержень, так как он нагревается до красноты и ломается. Поэтому периодически удаляем его разрывая дугу, чтобы дать ему чуть остыть.
В итоге медные проводники отлично сварены.

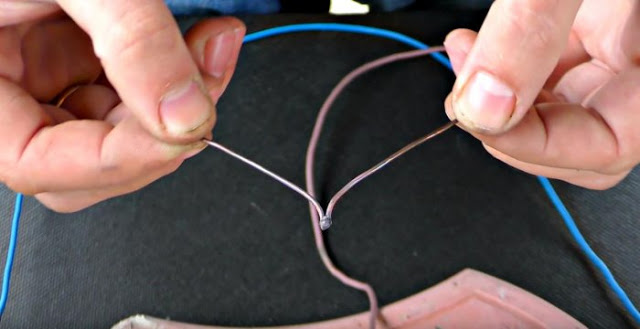

Их не разорвать, так как узел стал одним целым.
Резка металла
Как с настоящим сварочником эта мини модель так же умеет не только сваривать, но и резать металл.

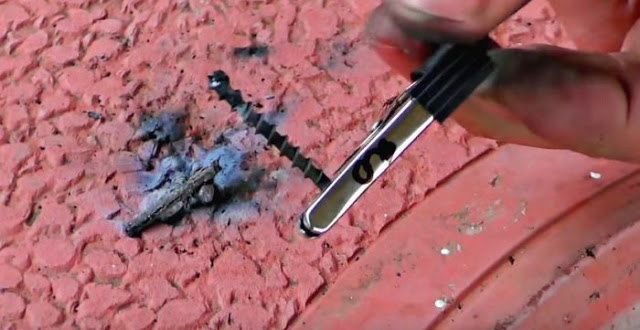

Но для этого придется увеличить и температуру и ток. Это можно достигнуть уменьшением длины электрода. В результате температура резко поднимется.
Конечно пришлось потратить немного больше времени, но все разрезалось хорошо.
Большой плюс такой поделки, что не используется никаких дорогостоящих материалов, а чтобы все собрать достаточно пяти минут времени.
Видео
В сюжете - Как сварить или разрезать металл грифелем от карандаша
