Электроды ОЗС-12 — технические характеристики

Электроды ОЗС-12 — один из самых распространённых расходных материалов для ручной дуговой сварки, ценимый за стабильную дугу, простоту работы и универсальность применения в бытовых и профессиональных условиях.  В статье мастер сварщик подробно разберет их характеристики, классификацию, маркировку, применение, преимущества, недостатки, а также ключевых поставщиков.

Назначение и область применения

Электроды ОЗС-12 относятся к числу классических и проверенных временем сварочных материалов с рутиловым покрытием, предназначенных для ручной дуговой сварки углеродистых и низколегированных сталей. Их история начинается в 1970-е годы, когда специалисты лаборатории Института электросварки Академии наук Украины под руководством И. К. Походни разработали универсальный электрод, ориентированный как на промышленное, так и на массовое применение. Название ОЗС расшифровывается как «опытный завод строительные», а индекс 12 указывает на конкретную модификацию. Электроды полностью соответствуют требованиям ГОСТ 9466-75 и ГОСТ 9467-75 и классифицируются как тип Э-46, что подтверждает их пригодность для ответственных сварных соединений.

В основе ОЗС-12 лежит холоднотянутая сварочная проволока марок Св-08 или Св-08А, а рутиловое покрытие обеспечивает стабильное горение дуги, лёгкий поджиг и формирование аккуратного шва. Благодаря такому покрытию электроды отличаются пониженной токсичностью сварочного аэрозоля, что делает работу с ними более комфортной и безопасной, особенно в закрытых помещениях. Простота техники сварки — ещё одно важное преимущество: с ОЗС-12 уверенно работают не только профессиональные сварщики, но и начинающие мастера, не обладающие большим практическим опытом.

Основное назначение электродов ОЗС-12 — ручная дуговая сварка конструкций из углеродистых и низколегированных сталей с временным сопротивлением разрыву до 490 МПа. Они позволяют получать качественные, плотные и эстетичные сварные швы в большинстве пространственных положений, за исключением вертикального «сверху вниз». Электроды хорошо подходят для выполнения прихваток, сварки неповоротных стыков труб, тавровых и угловых соединений, формируя мелкочешуйчатый, слегка вогнутый шов с минимальным разбрызгиванием металла.

Отдельного внимания заслуживает способность ОЗС-12 работать на пониженных сварочных токах. Это делает их особенно удобными при использовании бытовых сварочных источников питания, подключаемых к обычной электросети, что актуально для диаметров до 3 мм. Такая особенность расширяет возможности применения электродов в условиях, где нет промышленного оборудования или стабильного высокомощного источника тока.

Благодаря своей универсальности ОЗС-12 широко применяются в самых разных отраслях. В металлообработке их используют для изготовления и ремонта металлоконструкций, где важны точность и надёжность шва. В машиностроении электроды востребованы при сварке деталей подъемно-транспортной техники, горнодобывающего оборудования, узлов и агрегатов, в том числе для предприятий с повышенными требованиями к безопасности и прочности соединений.

В строительстве ОЗС-12 применяются при возведении каркасов зданий, мостов, опор и других металлоконструкций, испытывающих значительные механические нагрузки. В нефтехимической, химической и газовой отраслях они используются для сварки трубопроводов и арматуры, где требуется надёжность и герметичность соединений. В металлургии электроды подходят для ремонтных работ на производственном оборудовании, а в судостроении и котельном производстве — для сварки корпусов, резервуаров и котлов, работающих под давлением и вибрациями.

Не менее востребованы ОЗС-12 и в быту. Их часто используют для ремонта автомобилей, ворот, заборов, металлических каркасов и различных изделий в гаражных условиях. Лёгкий поджиг дуги, стабильное горение и хорошее формирование шва позволяют получать достойный результат даже при работе на загрязнённых или слегка окисленных поверхностях.

В итоге электроды ОЗС-12 по праву считаются универсальным решением для задач, где к сварному шву предъявляются повышенные требования по прочности, внешнему виду и надёжности, а условия работы могут быть далеки от идеальных.

Состав и конструктивные особенности

Электроды ОЗС-12 имеют классическую и в то же время хорошо продуманную конструкцию, в которой сочетаются надёжный металлический сердечник и рутиловое покрытие, обеспечивающее стабильность сварочного процесса. В качестве основы используется холоднотянутая низкоуглеродистая стальная проволока марок Св-08 или Св-08А, изготовленная по требованиям ГОСТ 2246-70. Такой сердечник отличается однородной структурой, хорошей электропроводностью и равномерным плавлением, что позволяет избежать резких колебаний дуги и снижает риск образования дефектов в сварном шве.

Ключевую роль в работе электродов ОЗС-12 играет рутиловое покрытие увеличенной толщины. Его основу составляет рутиловый концентрат — диоксид титана (TiO₂), доля которого достигает примерно 95%. Именно высокая электропроводность диоксида титана обеспечивает лёгкий первичный и повторный поджиг дуги, зачастую даже без непосредственного касания электрода к металлу. Это особенно важно при сварке в неудобных положениях и при работе с нестабильными источниками питания. Дополнительно в состав покрытия вводятся раскисляющие добавки — марганец и кремний в небольших количествах, которые улучшают качество наплавленного металла и одновременно снижают образование вредных сварочных газов.

Во время сварки рутиловое покрытие выполняет сразу несколько функций. При плавлении оно образует защитный шлаковый слой, изолирующий сварочную ванну от воздействия кислорода и азота воздуха. Благодаря этому металл шва не окисляется, сохраняет плотную структуру и практически не склонен к образованию пор. Шлак при этом формируется равномерно и после остывания легко отделяется, не требуя значительных усилий или дополнительной механической обработки.

С точки зрения технологических особенностей ОЗС-12 выгодно отличаются низкой чувствительностью к состоянию свариваемых поверхностей. Электроды уверенно работают даже при наличии незначительных окислов, следов влаги или загрязнений, что позволяет обходиться без сложной и длительной подготовки металла. Дуга горит стабильно как на короткой, так и на средней или удлинённой длине, а разбрызгивание металла сведено к минимуму. Это особенно ценно при выполнении аккуратных швов, прихваток и работ в стеснённых условиях.

Химический состав наплавленного металла также подобран с расчётом на получение пластичного и надёжного сварного соединения. Содержание углерода не превышает 0,12% (на практике около 0,09%), марганца — в пределах 0,45–0,80% (обычно около 0,60%), кремния — 0,10–0,25%. Сера и фосфор ограничены до минимальных значений — соответственно не более 0,030% и 0,035%, что снижает риск хрупкости и образования горячих трещин. Такой баланс элементов обеспечивает хорошую ударную вязкость, достаточную коррозионную стойкость и высокую пластичность шва.

В совокупности эти конструктивные и химические особенности делают электроды ОЗС-12 одними из самых «дружелюбных» в работе. Они отличаются пониженной токсичностью сварочного аэрозоля, комфортны при использовании в закрытых и плохо вентилируемых помещениях и обеспечивают стабильный результат как в профессиональных, так и в бытовых условиях.

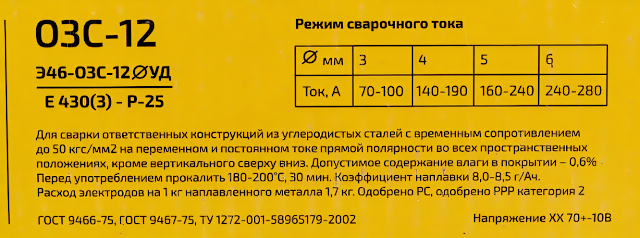

Технические характеристики

Электроды ОЗС-12 выпускаются в широком диапазоне типоразмеров, что позволяет подбирать оптимальный вариант под конкретные условия сварки и толщину металла. Диаметр электродов варьируется от 2,0 до 5,0 мм, при этом длина также изменяется в зависимости от сечения: для электродов диаметром 2 мм она составляет около 300 мм, а для наиболее распространённых диаметров 4–5 мм достигает 450 мм. Такое разнообразие обеспечивает удобство работы как при тонких монтажных операциях, так и при сварке массивных конструкций.

Режимы сварочного тока напрямую зависят от диаметра электрода и позволяют гибко настраивать процесс. Для электродов 2,0 мм рекомендуемый диапазон составляет 30–90 А, для 2,5 мм — 50–110 А, для 3,0 мм — 70–130 А. Более крупные электроды диаметром 4,0 мм работают при токах 110–180 А, а для 5,0 мм допустимы значения до 220 А. Такие параметры обеспечивают стабильное горение дуги и позволяют использовать ОЗС-12 не только с промышленными источниками питания, но и с бытовой сетью 220 В, что особенно важно для ремонтных и монтажных работ в полевых условиях.

В процессе сварки формируется плотный и однородный шов с ровным, аккуратным рисунком. Рутиловое покрытие образует надёжный защитный шлаковый слой, который эффективно экранирует сварочную ванну от воздействия воздуха. Благодаря этому существенно снижается вероятность пористости, а металл шва получается чистым и равномерным по структуре. Низкое содержание серы и фосфора, не превышающее соответственно 0,030% и 0,035%, в сочетании с раскисляющими элементами в покрытии, обеспечивает высокую устойчивость шва к образованию трещин и снижает риск хрупкого разрушения.

Коррозионная стойкость наплавленного металла позволяет применять электроды ОЗС-12 в условиях повышенной влажности и в умеренно агрессивных средах. Это делает их востребованными в химической и нефтехимической промышленности, а также при сварке трубопроводов и металлоконструкций, эксплуатируемых на открытом воздухе. Швы сохраняют свои свойства при длительном воздействии влаги и химических соединений, не демонстрируя ускоренной деградации.

Механические характеристики наплавленного металла подтверждают универсальность и надёжность ОЗС-12. Временное сопротивление разрыву составляет порядка 490–510 МПа, предел текучести — около 420 МПа, а относительное удлинение достигает 22–25%, что говорит о хорошей пластичности соединений. Ударная вязкость на уровне 130–137 Дж/см² при температуре +20 °C обеспечивает устойчивость шва к динамическим нагрузкам и вибрациям.

С точки зрения производительности электроды также показывают достойные показатели. Коэффициент наплавки находится в пределах 8,0–9,2 г/А·ч, а при использовании электродов диаметром 4 мм производительность наплавки достигает 1,2–1,6 кг в час. Расход электродов на 1 кг наплавленного металла составляет в среднем около 1,7 кг, что делает их экономически оправданными при выполнении как мелких, так и масштабных сварочных работ.

В совокупности технические характеристики электродов ОЗС-12 обеспечивают оптимальный баланс прочности, пластичности и технологичности, благодаря чему они подходят для ответственных конструкций и широкого спектра сварочных задач.

Параметры и режимы сварки

Режимы сварки электродами ОЗС-12 во многом определяются диаметром электрода и пространственным положением шва, что позволяет гибко адаптировать процесс под конкретные условия работы. В нижнем положении, считающемся наиболее удобным и стабильным, рекомендуемые значения сварочного тока находятся в пределах 50–80 А для электродов диаметром 2 мм, 60–90 А для 2,5 мм и 70–110 А для 3 мм. При работе более толстыми электродами ток увеличивается до 120–150 А для 4 мм и 130–180 А для 5 мм, что обеспечивает достаточное проплавление и формирование плотного, равномерного шва.

При сварке в вертикальном положении токи несколько снижаются, так как требуется более тщательный контроль сварочной ванны. Для диаметров 2 и 2,5 мм они составляют соответственно 40–60 А и 50–80 А, для 3 мм — 60–90 А. Электроды диаметром 4 мм работают в диапазоне 100–140 А, а для 5 мм допустимы значения 120–170 А. В потолочном положении применяются, как правило, электроды до 4 мм, с токами 40–60 А для 2 мм, 50–80 А для 2,5 мм, 60–90 А для 3 мм и 100–140 А для 4 мм, что позволяет удерживать металл шва и минимизировать стекание расплава.

ОЗС-12 допускают работу как на постоянном токе прямой полярности (минус на электроде), так и на переменном токе. Такая универсальность делает их совместимыми с большинством сварочных источников, включая бытовые трансформаторы и инверторы. Скорость сварки рекомендуется поддерживать на среднем уровне, избегая резких ускорений и замедлений. В нижнем положении оптимальным считается наклон электрода «углом назад», что способствует более плавному заполнению разделки и формированию аккуратного вогнутого шва.

Одним из преимуществ электродов ОЗС-12 является их относительная неприхотливость к подготовке поверхности. Они позволяют выполнять сварку по слегка окисленному, влажному или умеренно загрязнённому металлу без обязательной тщательной очистки. Тем не менее, для получения максимально качественного и долговечного соединения рекомендуется предварительно удалить рыхлую ржавчину, масло и грязь, особенно при сварке ответственных конструкций.

При выполнении работ важно соблюдать правильную технику ведения электрода. Его следует удерживать под углом примерно 60–80° к поверхности металла, поддерживая среднюю длину дуги в пределах 3–5 мм. Это обеспечивает стабильное горение, минимальное разбрызгивание и равномерное проплавление кромок. Чрезмерное давление на электрод нежелательно, так как оно может привести к нестабильности дуги и ухудшению внешнего вида шва.

Перед началом сварки рекомендуется обратить внимание на состояние покрытия электродов. Допустимая влажность не должна превышать 1,5%. При подозрении на увлажнение электроды необходимо прокалить при температуре 150–180 °C в течение 30–60 минут. Такая обработка восстанавливает их сварочно-технологические свойства и снижает риск пористости металла шва. При необходимости допускается сварка удлинённой дугой, что может повысить производительность, особенно при выполнении прихваток и протяжённых швов.

Преимущества и недостатки

Преимущества:

• Лёгкий первичный и повторный поджиг дуги без необходимости прямого контакта электрода с металлом.
• Стабильное и мягкое горение дуги в большинстве пространственных положений.
• Минимальное разбрызгивание металла, упрощающее работу и последующую зачистку.
• Низкая токсичность сварочных аэрозолей за счёт рутилового покрытия, что повышает безопасность сварщика.
• Формирование аккуратного, гладкого шва с мелкочешуйчатым рисунком и естественной вогнутостью, особенно в тавровых соединениях.
• Отличная отделимость шлаковой корки, сокращающая время на обработку шва.
• Низкая склонность к образованию пор, трещин и других дефектов металла шва.
• Возможность сварки по слегка загрязнённым, окисленным или влажным поверхностям без сложной подготовки.
• Работа на пониженных токах, в том числе от бытовой электросети, что расширяет сферу применения.
• Универсальность — подходят для промышленного производства, строительства, ремонта и бытовых работ.
• Высокая производительность наплавки при экономичном расходе электродов.
• Получение прочных и коррозионно-стойких швов, пригодных для ответственных конструкций.

Недостатки:

• Невозможность сварки в вертикальном положении «сверху вниз», что ограничивает применение в отдельных монтажных условиях.
• Необходимость прокалки электродов при повышенной влажности покрытия, добавляющая подготовительный этап.
• Снижение эффективности при сварке очень толстых металлов без дополнительной разделки кромок и подогрева.
• Зависимость стабильности процесса от качества сердечника и соблюдения условий хранения электродов.

Аналоги электродов ОЗС-12

Электроды ОЗС-12 относятся к группе рутиловых электродов типа Э-46 и имеют достаточно широкий круг взаимозаменяемых аналогов. Они применяются для ручной дуговой сварки углеродистых и низколегированных сталей, поэтому при подборе замены важно учитывать условия сварки, требования к качеству шва и доступность электродов.

К российским и широко распространённым аналогам ОЗС-12 относятся:

• АНО-4 — универсальные электроды с лёгким поджигом и стабильной дугой.
• АНО-4С — улучшенная версия АНО-4 с меньшим разбрызгиванием металла.
• АНО-13М — предназначены для сварки низкоуглеродистых сталей.
• АНО-21 — экономичный вариант, часто используемый в бытовых условиях.
• АНО-29М — отличаются повышенной устойчивостью к образованию трещин.
• АНО-32 — применяются для конструкций, работающих под нагрузкой.
• ВН 48У — подходят для ответственных сварных соединений.
• МР-3 — популярные электроды с рутилово-целлюлозным покрытием и хорошей проникающей способностью.
• МР-3М — модифицированная версия с более стабильным горением дуги.
• МР-3С — вариант с пониженной токсичностью сварочных аэрозолей.
• ОЗС-4 — близки по характеристикам, но рассчитаны на более низкие токи.
• ОЗС-6 — предназначены для выполнения вертикальных швов.

Среди зарубежных электродов, сопоставимых с ОЗС-12 по назначению и свойствам, можно выделить:

• OK 46.00 (ESAB) — высококачественные электроды с отличным формированием шва.
• OMNIA 46 (Lincoln Electric) — универсальное решение для различных условий сварки.
• FOX EV Pipe — ориентированы на сварку трубных соединений.
• Pipeliner 16P — применяются в нефтегазовой отрасли.
• FILARC KV5L — подходят для углеродистых и низколегированных сталей.

Большинство перечисленных электродов взаимозаменяемы с ОЗС-12 в типовых условиях сварки. Однако сами ОЗС-12 выгодно выделяются сочетанием низкой токсичности, лёгкого поджига и стабильного горения дуги. Окончательный выбор аналога всегда должен основываться на требованиях к сварному шву, положении сварки и специфике выполняемых работ.

Советы по хранению и эксплуатации

Правильное хранение электродов ОЗС-12 напрямую влияет на стабильность дуги и качество сварного шва. Для этого рекомендуется выбирать сухое, хорошо проветриваемое помещение с температурой воздуха не ниже +5 °C и относительной влажностью не более 80%. Такие условия предотвращают насыщение рутилового покрытия влагой, которое может привести к пористости и нестабильному горению дуги. Электроды лучше всего хранить в оригинальной заводской упаковке — картонных коробках или термоусадочной плёнке, защищая их от пыли, ударов и прямых солнечных лучей. Важно избегать соседства с химическими веществами, агрессивными парами и источниками влаги.

Хотя при соблюдении условий хранения срок годности электродов ОЗС-12 формально не ограничен, на практике оптимально использовать их в течение 2–3 лет с момента выпуска. Перед началом работ рекомендуется визуально осмотреть электроды на наличие сколов, трещин и отслоений покрытия, так как даже незначительные дефекты могут повлиять на качество шва и комфорт сварки.

Подготовка к сварке включает обязательную проверку состояния покрытия. Если электроды хранились во влажной среде или есть подозрение на превышение допустимой влажности (более 1,5%), их следует прокалить в сушильной печи при температуре 150–180 °C в течение 30–60 минут. Такая процедура удаляет избыточную влагу и восстанавливает технологические свойства электродов, обеспечивая стабильный поджиг и равномерное плавление.

В процессе эксплуатации электроды ОЗС-12 рекомендуется использовать в хорошо проветриваемых помещениях или при наличии местной вытяжки. Начинать сварку лучше с минимальных значений тока, постепенно подбирая оптимальный режим под конкретный диаметр электрода и положение шва. Поддержание средней длины дуги способствует ровному формированию шва и снижению разбрызгивания. После завершения сварки шлаковую корку следует удалить молотком или металлической щёткой, не повреждая основной металл.

Особое внимание необходимо уделять мерам безопасности. Сварщику следует использовать защитную маску с подходящим светофильтром, перчатки и спецодежду из негорючих материалов. Несмотря на сравнительно низкую токсичность рутилового покрытия, важно обеспечить эффективный отвод сварочного дыма, особенно при длительной работе или в замкнутых пространствах, где дополнительно рекомендуется применять респиратор. Следует избегать контакта электродов и горячих деталей с кожей, работать вдали от легковоспламеняющихся веществ и при необходимости делать паузы, позволяя электродам и оборудованию остыть. Соблюдение этих рекомендаций не только повышает безопасность, но и позволяет получить стабильные, качественные сварные соединения без дефектов.

Производители и поставщики

Электроды ОЗС-12 широко представлены на российском рынке и выпускаются как крупными профильными заводами, так и известными сварочными брендами. Это обеспечивает стабильное качество продукции, соответствие ГОСТ и доступность материала для промышленного и бытового применения по всей стране.

Производители:

• Магнитогорский электродный завод (МЭЗ, группа ARCUS). Один из ключевых российских производителей. Электроды ОЗС-12 выпускаются с промышленной сертификацией, ориентированы на ответственные сварочные работы и широко применяются в строительстве и машиностроении.
• СпецЭлектрод (Москва). Известный разработчик и производитель сварочных материалов. Делает акцент на стабильности характеристик и качестве шва, продукция востребована в профессиональной среде.
• ESAB (российские производственные площадки). Международный бренд с локализованным производством. Электроды ОЗС-12 выпускаются с учетом международных стандартов и применяются на объектах с повышенными требованиями к сварке.
• Судиславский завод сварочных материалов (СЗСМ, Костромская область). Производит доступные по цене рутиловые электроды, ориентированные на массовое применение в строительстве и ремонте.
• Сычёвский электродный завод (Смоленская область). Специализируется на рутиловых электродах, хорошо зарекомендовавших себя в бытовых и производственных условиях.
• ТИГАРБО (Москва). Поставляет электроды в небольших фасовках, что удобно для частных мастеров и небольших мастерских.
• Шадринский электродный завод (РКО, Курганская область). Известен стабильным качеством продукции для промышленного использования.
• Пензэлектрод (Пенза). Крупный оптовый производитель, ориентированный на региональные рынки и строительные организации.
• КЕДР (российский бренд). Выпускает электроды ОЗС-12 как для бытовых сварщиков, так и для профессионального сегмента.

Поставщики и дистрибьюторы:

• Центр Метиз (Москва) — поставки для частных и корпоративных клиентов
• ГУДЭЛ (Шадринск) — прямые поставки продукции завода РКО
• Метсол (Екатеринбург) — широкий ассортимент сварочных материалов
• Всё для сварки — онлайн-дистрибьютор продукции нескольких заводов
• ТНД — официальный дистрибьютор бренда ESAB
• Сварка-Трейд, ЕСС-Комплект, Стальметурал — оптовые поставщики с региональной логистикой

Российский рынок электродов ОЗС-12 хорошо развит и представлен широким кругом производителей и поставщиков. Это позволяет подобрать продукцию под конкретные требования — от бытовых задач до ответственных промышленных объектов — с гарантией соответствия стандартам и стабильного качества.

Заключение

Электроды ОЗС-12 — это проверенное и универсальное решение для сварки углеродистых сталей, сочетающее простоту работы, стабильное качество шва и высокий уровень безопасности. Лёгкий поджиг, устойчивая дуга и низкая токсичность делают их удобными как для профессионалов, так и для бытового применения. Небольшие ограничения в использовании не снижают общей эффективности, тем более что на рынке доступен широкий выбор аналогов. При соблюдении рекомендаций по хранению и режимам сварки электроды ОЗС-12 обеспечивают надёжные и долговечные соединения, а развитая сеть производителей и поставщиков в России делает их легко доступными.

В продолжение темы посмотрите также наш обзор Стоит ли делать большие запасы сварочных электродов — анализ, правила хранения и рекомендации
