Магнитная масса для сварки своими руками

Часто дополнительные аксессуары для сварочного аппарата либо выполнены некачественно и быстро ломаются, либо вовсе отсутствуют. Магнитная масса для сварки — удобное приспособление, которое надежно фиксирует детали во время работы и может служить отличной альтернативой стандартным прищепкам. В этой статье мастер сварщик расскажет, как самостоятельно изготовить такую магнитную массу.

Магнит или зажим

Стандартно сварочные аппараты комплектуются кабелем массы с зажимом-прищепкой. На первый взгляд, это удобное решение: держатель легко закрепляется практически на любой поверхности — будь то листовой металл, профили или металлопрокат. Такая масса обеспечивает стабильное соединение и удобство при работе, особенно с крупными заготовками.

Однако на практике возникают ситуации, когда зажим невозможно надежно закрепить, а иногда он просто перегорает из-за перегрузки или неаккуратного использования. В таких случаях магнитный контакт для сварочного кабеля становится отличной альтернативой, обеспечивая стабильное соединение даже в сложных условиях.

Главные преимущества магнитной массы перед стандартной прищепкой:

• Она позволяет закрепить контакт практически на любые металлические поверхности без лишних усилий;
• Конструкция простая и практически вечная — отсутствуют пружины и подвижные механизмы, которые могли бы сломаться;
• Магнитная масса выдерживает перепады напряжения и значительные нагрузки, поэтому не перегорает;
• Большая площадь контакта обеспечивает надежное замыкание и стабильный ток.

Несмотря на очевидные плюсы, у магнитного контакта есть и ограничения. Главный минус — невозможность установки на мелкие детали с небольшой площадью, например, на прутки или арматуру. Второе ограничение — магнит плохо работает с цветными металлами, такими как алюминий, медь или латунь, поскольку они не создают достаточного магнитного притяжения. Кроме того, со временем поверхность магнита загрязняется металлической стружкой и требует регулярной очистки.

При этом, если учитывать эти нюансы, магнитная масса для сварки остаётся крайне удобным и надежным приспособлением. Более того, её можно изготовить своими руками, не тратя лишние средства, и использовать многократно, получая стабильный контакт без сложного обслуживания.

Конструкция магнитной массы для сварки

Магнитная масса для сварочного кабеля — это простое, но функциональное устройство, которое легко собрать своими руками, используя стандартные элементы крепежа и мощные магниты. Основная идея конструкции заключается в создании надежного контакта с металлом, при этом устройство должно выдерживать нагрузки сварочного тока и не терять сцепления с поверхностью.

Ключевые элементы конструкции включают:

• Болты М10 и М14 — служат основой для фиксации магнита и соединения всех элементов в единую конструкцию. Их длина подбирается в зависимости от толщины деталей и требуемой силы зажима.
• Гайки М8, М10, М14 и М18 — используются для закрепления болтов, регулировки плотности прижима и создания надежного механического соединения. Разнообразие размеров позволяет адаптировать магнитную массу под разные условия работы.
• Шайбы М10 (2 шт.) и М14 — распределяют давление и защищают магниты от повреждений при затяжке болтов. Они также обеспечивают равномерное прилегание конструкции к свариваемой поверхности.
• Неодимовые магниты-шайбы диаметром 8 мм и 12–16 мм — главный функциональный элемент, обеспечивающий магнитное притяжение к металлу. Неодимовые магниты отличаются высокой силой удержания при относительно небольших размерах, что делает устройство компактным, но эффективным.
• Суперклей — используется для фиксации магнитов на болтах или шайбах, предотвращая их смещение или выпадение при работе. Он обеспечивает долговечность конструкции и защищает магниты от вибраций.

Собранное устройство сочетает прочность, надежность и простоту эксплуатации. Благодаря таким элементам магнитная масса способна удерживать сварочный кабель на крупных металлических листах, трубах или других поверхностях, обеспечивая стабильный контакт без риска перегрева или поломки стандартного зажима.

Как изготовить магнитную массу для сварки

Сначала к болту М14 наворачивается гайка соответствующего размера.

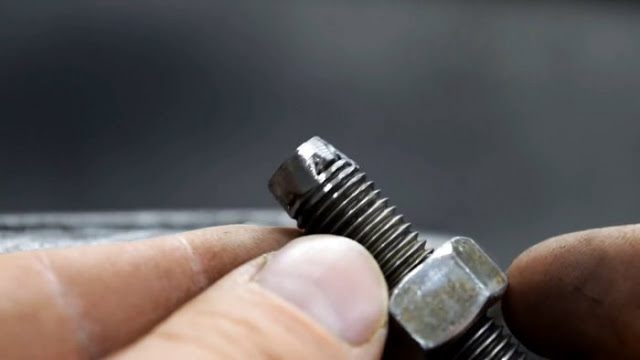

На его торец приваривается гайка М8, а сварочный шов и выступающие края стачиваются, чтобы деталь была ровной и удобной для дальнейшей сборки. Эта операция формирует основу для дальнейшей установки магнитов и подвижного болта.

Далее к гайке М18 приваривается шайба М14, так как у них одинаковый наружный диаметр, что обеспечивает точное центрирование и стабильность конструкции.

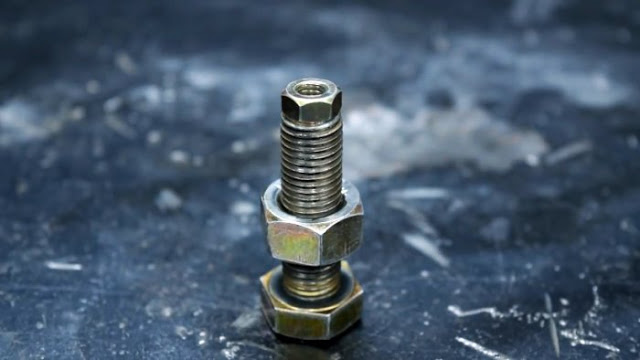

В полученную шайбу вставляется ранее подготовленный болт М14, при этом гайка частично выкручивается до упора в шайбу.

Выставив болт строго вертикально, нужно сварить его с шайбой толстым швом — это важно, так как деталь будет обтачиваться, а болт должен сохранять свободное вращение по резьбе.

После этого под углом приваривается головка болта М10, которая станет местом фиксации сварочного кабеля.

Деталь затем обтачивается, чтобы поверхность была гладкой и безопасной для эксплуатации. На приваренный под углом болт надеваются две шайбы и наворачивается гайка, создавая зажим для кабеля.

На торцевую гайку болта М14 приклеиваются неодимовые магниты: сначала маленький диаметром 8 мм, для чего иногда требуется рассверлить внутреннюю резьбу, затем сверху больший — 12–16 мм. Магниты фиксируются суперклеем или, при необходимости для высокой нагрузки, эпоксидным клеем, чтобы они не отрывались при работе.

Использование клеммы очень простое: сварочный кабель зажимается между шайбами бокового болта М10, а затем прислоняется к металлической детали. Магниты плотно прижимают контакт к поверхности, обеспечивая надежное сцепление. Чтобы отсоединить клемму, достаточно слегка выкрутить болт М14 вверх — это уменьшает силу притяжения, и клемма легко снимается.

Сила сцепления конструкции напрямую зависит от размеров и количества неодимовых магнитов. Минимальные магниты обеспечивают удержание около 4–4,5 кг, а для более надежного закрепления рекомендуется использовать магниты высотой от 4 мм, приклеенные на эпоксидный клей. Такая самодельная магнитная масса обеспечивает удобство, надежность и долговечность, позволяя безопасно работать с различными металлическими заготовками.

Заключение

Магнитная масса для сварки — это простой и эффективный способ обеспечить надежный контакт сварочного кабеля с металлической поверхностью, особенно когда стандартные зажимы неудобны или отсутствуют. Самодельная конструкция из болтов, гаек, шайб и неодимовых магнитов позволяет регулировать силу сцепления, адаптироваться к различным поверхностям и выдерживать нагрузки без перегрева или поломок. Правильная сборка и использование качественных материалов обеспечивают долговечность и безопасность работы, а возможность изготовления своими руками делает это приспособление доступным и экономичным решением для мастерских и профессиональных сварщиков. Использование такой магнитной массы экономит время, упрощает рабочий процесс и повышает точность сварки, делая её удобной и надежной.
